一、产品概述

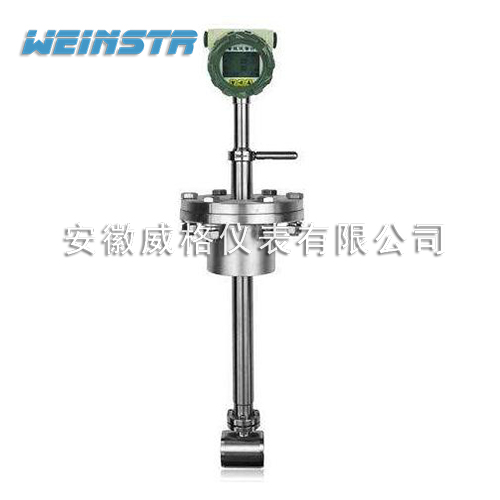

插入式涡街流量传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。 插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
二、工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
三、仪表特点
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+350℃。
四、技术参数
| 公称通经（mm） | 250，300， 400，500，600，700，800，900，1000~~ |
| 仪表材质 | 1Cr18Ni 9Ti |
| 公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa |
| 被测介质温度（℃） | －40～+250℃ |
| 环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
| 精度等级 | 示值的±1.5% |
| 量程比 | 1:10；1:15 |
| 阻力损失系数 | Cd<2.6 |
| 输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号 |
| 供电电源 | 传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池 |
| 信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） |
| 传输距离 | ≤500m |
| 信号线接口 | 内螺纹M20×1.5 |
| 防爆等级 | ExdIIBT6 |
| 防护等级 | IP65 |
| 允许振动加速度 | 1.0g |
