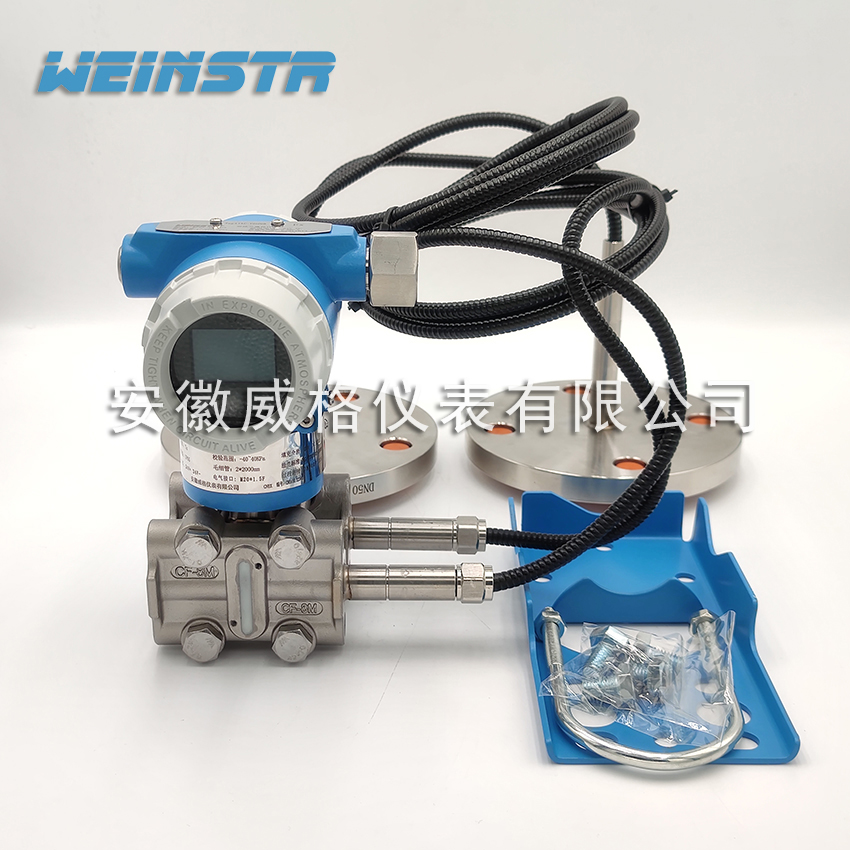

双法兰液位变送器，实质上是一种特殊取压的差压变送器。它是在差压变送器正、负室取压口上接上二条紫铜毛细管，末端是两个用不锈钢膜片封闭的、固定在安装法兰上的膜盒。膜盒与毛细管和差压变送器正、负压室，内部采用真空充填方法充硅油，而它们之间则用外套螺母、接管和接头紧密联接起来。这样，在测量液位时，通过感压膜盒上的不锈钢波纹膜片感测的压力，由硅油传递至差压变送器的正、负压室。此后的位移、转换等则完全与差压变送器相同，故不再重复。
