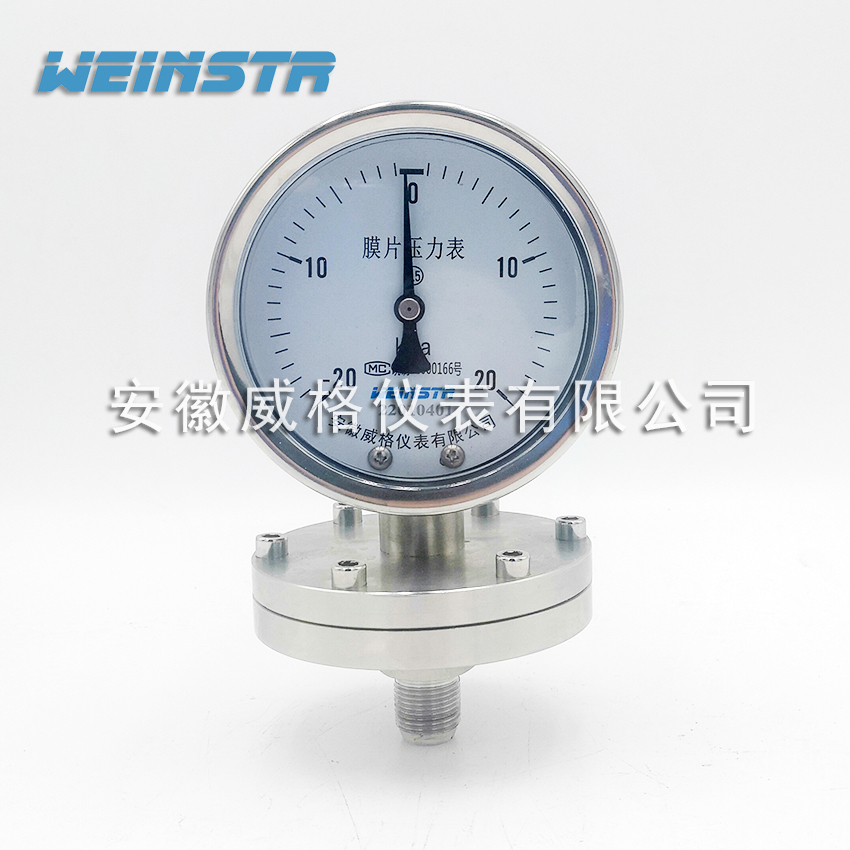

YPF系列膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。
结构原理
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。膜片压力表在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指示
准确度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
工作位置：垂直安装。
外壳防护等级：IP64
标度范围、外形尺寸及重量
型号 | 标度范围 | 承压部
寸D1 | 表壳
外径D | 重量kg |
YPF-100A | 0～0.6、0～0.1、0～0.16、0～0.25、0～0.4
0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0
-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5
-0.1～0.9、-0.1～1.5、-0.1～2.4MPa | φ85 | φ100 | 1.6 |
YPF-100B
YPF-100B-F |
φ115 |
YPF-150A | φ85 | φ150 | 1.8 |
YPF-150B
YPF -150B-F |
φ115 |
YPF-100B
YPF-100B-F | 0～1.6、0～2.5、0～4、0～6、0～10、
0～16、0～25、0～40*
-1.6～0、-2.5～0、-4～0、-6～0、-10～0
-16～0、-25～0、-40～0*
-0.8～0.8、-1.2～1.2、-2～2、-3～3、-5～5、
-8～8、-12～12、-20～20*kPa | φ160 | φ100 | 2.9 |
YPF-150B
YPF-150B-F | φ160 | φ150 | 3.2 |
