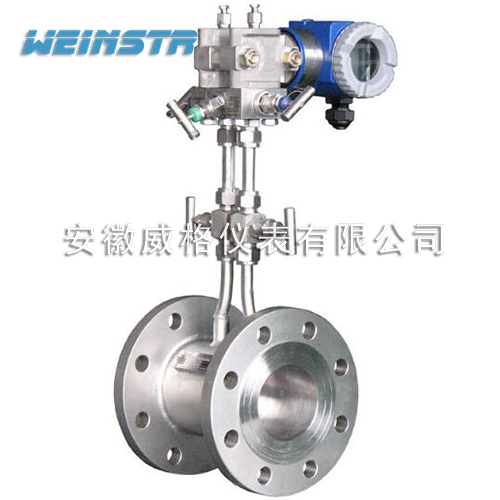

一体化孔板流量计概述
一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
YKB一体化孔板流量计适用范围
1.公称直径：15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
| 说 明 |
| 节流装置（孔板流量计） |
| 代号 | 按其结构特征的两大基本分类 |
| K | 孔板 |
| P | 喷嘴等 |
| 代号 | 公称压力（105Pa） |
| 2.5 | 2.5 |
| 10 | 10 |
| 16 | 16 |
| 25 | 25 |
| 64 | 64 |
| 100 | 100 |
| 200 | 200 |
| 代号 | 口径（mm） |
| 15～1200 | 15～1200mm |
| 代号 | 按其结构形式细分 |
| H | 标准孔板（环室） |
| Y | 标准孔板（法兰） |
| K | 标准孔板（钻孔） |
| I | ISA 1932喷嘴 |
| L | 长径喷嘴 |
| W | 文丘利喷嘴 |
| G | 经典文丘利管 |
| S | 双重孔板 |
| Q | 圆缺孔板 |
| Z | 锥形入口孔板 |
| R | 1/4圆孔板 |
| P | 偏心孔板 |
| N | 整体（内藏）孔板 |
| X | 楔形孔板 |
| T | 不在上述之列的特殊节流装置 |
| 代号 | 介质 |
| 1 | 液体 |
| 2 | 气体 |
| 3 | 蒸汽 |
| 4 | 高温液体 |
| 代号 | 补偿形式 |
| N | 不带压力、温度补偿 |
| P | 带压力补偿输出 |
| T | 带温度补偿输出 |
| Q | 带压力、温度补偿输出 |
| 代号 | 变送器差压量程范围 |
| 0 | 微差压量程 |
| 1 | 低差压量程 |
| 2 | 中差压量程 |
| 3 | 高差压量程 |
| 代号 | 是否带现场显示 |
| W | 节流装置传感器 |
| X | 智能节流装置（流量计） |
