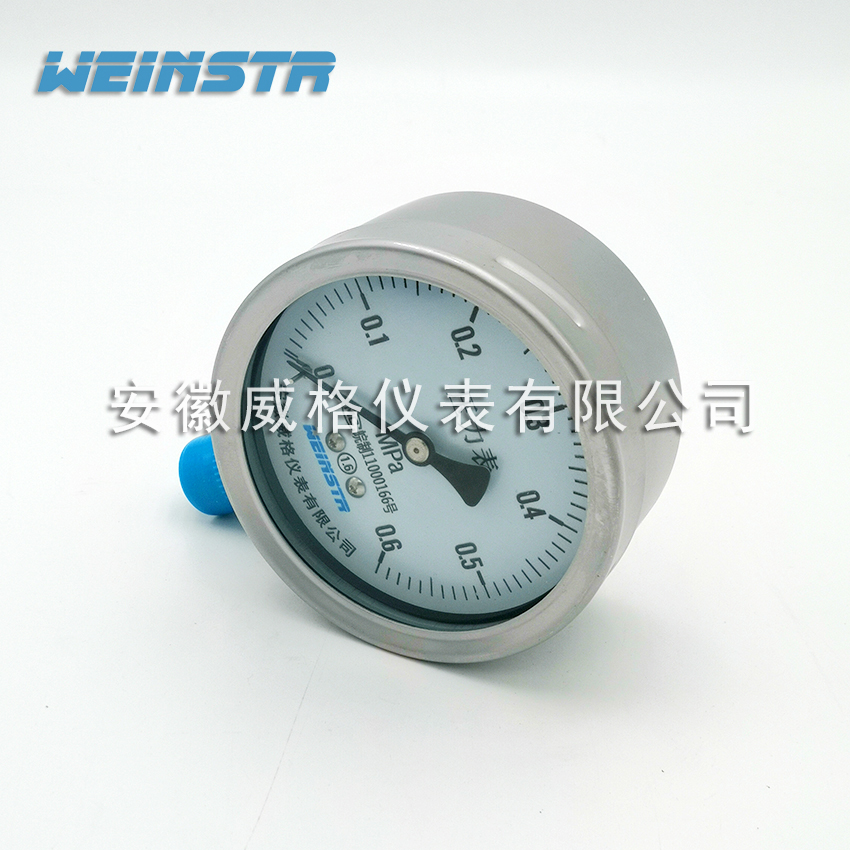

不锈钢压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使不锈钢压力表具有良好的耐腐蚀性能，不锈钢压力表可广泛应用于石油、化工、矿山、机械、电力及食 品行业。直接测量不结晶体，有腐蚀性的气体、液体的压力。
不锈钢压力表结构原理
不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表主要技术指标
· 标度范围、准确度等级
型 号 | 标度范围MPa(Hg~Psi) | 精度度等级 |
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ | 0~0.6、1、1.6、2.5、4.6、 10、16、25、40、60 -0.1~0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ | 0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、 -0.1~0、0.06、0.15、0.3、 0.5、0.9、1.5、2.4 (-30″~0.15、30、60、100、150； 0~15、30、60、100、200、300、400、600、800、1000、1500、2000、 3000、4000、6000、10000) | 1.5 (1) |
注：括号内的标度范围和精度等级仅供特殊订货。
不锈钢压力表型号表示
使用环境温度：-25~70℃(外壳内充液)
-40~70℃(外壳内不充液)
温度影响：不大于0.4%/10℃(使用温度偏离20±5℃)
抗工作环境振动：V·H·4级(外壳内充液)
V·H·3级(外壳内不充液)
外壳防护等级：IP64
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
