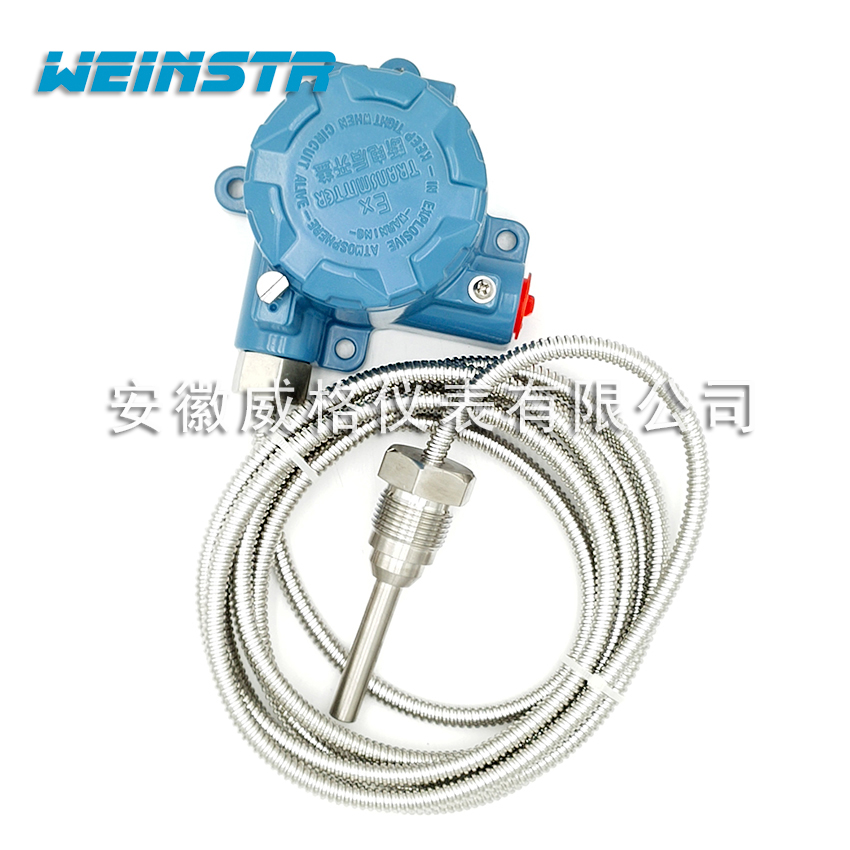

SBW系列是温度传感器与变送器的结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的准确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的*产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，*稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
类 别 | SBW 模块式温变 | SBW 一体化温变 |
准 确 度 | 0.2%F.S 0.5%F.S |
输 入 | 热电偶： B 、 S 、 T 、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50 |
输 出 | 二线制 4-20mA DC |
使用温度 | -25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ） |
温度影响 | ≤0.05%/ ℃ |
湿 度 | 5-95%RH |
现场显示 | 无 | 3 1/2LED 3 1/2LCD 0-* 等分刻度 |
显示精度 | 无 | 数字式： 0.5 级 指针式： 2.0 级 |
负载能力 | < 600 Ω （额定负载 250 Ω ） |
外形尺寸 | 44×18 | 70 ×100（中继器） |
●选型方法
型号 | 类别 | 感温元件
材料 | 现场显示 | 安装固定
方式 | 接线
盒形式 | 保护
管直径 | 隔爆标志 | 内芯结构 | 保护管特征 | 说 明 |
SBW |
|
|
|
|
|
|
|
|
| 温度变送器 |
| R |
|
|
|
|
|
|
|
| 热电偶 |
Z |
|
|
|
|
|
|
|
| 热电阻 |
| M |
|
|
|
|
|
|
| 镍铬硅-镍铬{ N } |
N |
|
|
|
|
|
|
| 镍铬-镍硅 { K } |
E |
|
|
|
|
|
|
| 镍铬-铜镍 { E } |
F |
|
|
|
|
|
|
| 铁-铜镍{ J } |
C |
|
|
|
|
|
|
| 铜-铜镍{ T } |
P |
|
|
|
|
|
|
| 铂 {Pt100} |
C |
|
|
|
|
|
|
| 铜 {Cu50} |
| Y |
|
|
|
|
|
| 现场液晶显示 |
| 1 |
|
|
|
|
| 无固定装置 |
2 |
|
|
|
|
| 固定螺纹 |
3 |
|
|
|
|
| 活动法兰 |
4 |
|
|
|
|
| 固定法兰 |
5 |
|
|
|
|
| 活络管接头式 |
6 |
|
|
|
|
| 固定螺纹锥形式 |
7 |
|
|
|
|
| 直形管接头式 |
8 |
|
|
|
|
| 固定螺纹管接头式 |
9 |
|
|
|
|
| 活动螺纹管接头式 |
| 2 |
|
|
|
| 防喷式 |
3 |
|
|
|
| 防水式 |
4 |
|
|
|
| 防爆式 |
| 0 |
|
|
| Ф16 |
1 |
|
|
| Ф12 |
2 |
|
|
| Ф16高铝质管 |
3 |
|
|
| Ф20高铝质管 |
| B |
|
| 隔爆 |
| 无 |
| 普通元件 |
K |
| 铠装元件 |
| F | 防腐型 |
N | 耐磨型 |
ST-SBW | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型号选型 |
