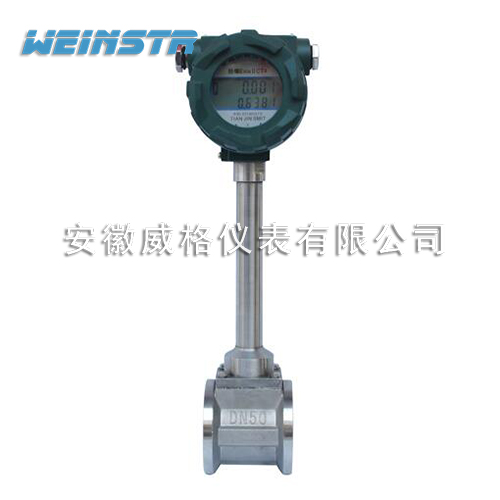

气体涡街流量计

一、概述

　   气体涡街流量计是孔板流量*理想的替代产品。涡街流量计是基于卡门涡街原理而研制成功的一种新型流量计，由于它具有其它流量计不可兼得的优点，自七十年代以来得到了迅速发展，据有关资料显示，现在日本、欧美等使用涡街流量计的比例大幅度上升，已广泛应用于各个领域，将在未来流量仪表中占主导地位。
　　　气体涡街流量计适用测量过热蒸汽、饱和蒸汽、压缩空气和一般气体的质量流量和体积流量。

二、技术性能

　　　 标况流量范围简表：单位（m3/h）

三、工作特点

结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。 安装简单，维护十分方便。 检测传感器不直接接触被测介质，性能稳定，寿命长。 输出是与流量成正比的脉冲信号，无零点漂移，精度高。 测量范围宽，量程比可达1：10。 压力损失较小，运行费用低，更具节能意义。 在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。 应用范围广，蒸汽、气体、液体的流量均可测量。 检定周期为二年。
气体涡街流量计应用内径范围为25-300mm（满管式），插入式气体涡街流量计应用内径范围为350-1200mm(插入式),满管式测量液体精度为1%，测量蒸汽和气体精度为1.5%，插入式测量液体精度为2%，测量蒸汽和气体精度为2.5%，被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式），输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。
